Aretace rozvodů BMW 2.5 3.0 N51 N52 N53 N54 N55 SATRA

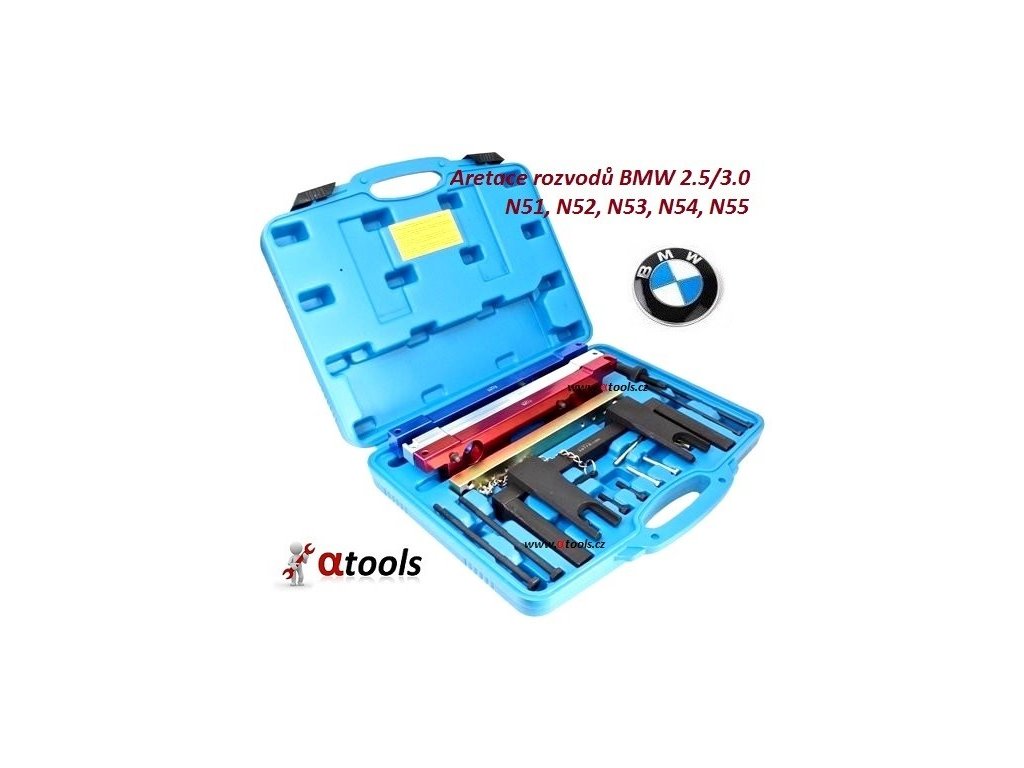

⚙️ Sada aretací rozvodů BMW N51, N52, N53, N54, N55 (SATRA)

Tato profesionální sada aretačních přípravků značky SATRA je nezbytná pro přesné nastavení rozvodů do polohy horní úvrati (HÚ) u široké škály řadových šestiválcových benzínových motorů BMW. Pokrývá jak jednotky se systémem Valvetronic (N51, N52, N55), tak motory s přímým vstřikováním a turbodmychadly TwinPower Turbo (N53, N54, N55).

🌟 Klíčové vlastnosti a použití

• Všestrannost: Podporuje atmosférické i přeplňované motory, včetně pokročilých jednotek N55 se systémem Valvetronic a TwinPower Turbo.

• Precizní kalibrace: Umožňuje správné nastavení fází rozvodů a seřízení jednotek variabilního časování VANOS.

• Prvotřídní materiály: Nástroje jsou vyrobeny z kvalitní kalené oceli, což zajišťuje vysokou odolnost proti deformaci a dlouhou životnost.

🚗 Kompatibilita a modely (Příklady)

Sada je určena pro vozidla vyrobená v letech 2004–2014:

• Řada 1: 128i (E82), 130i (E81/E87), 135i/M135i (E82/F20/F21).

• Řada 3: 323i, 325i, 328i, 330i, 335i (E90/91/92/93, F30/F31).

• Řada 5: 523i, 525i, 528i, 530i, 535i (E60/61, F10/F11, F07 GT).

• Řada 6 / 7: 630i (E63/64), 640i (F12/13), 730i (E65/66).

• Modely X / Z: X1 (E84), X3 (E83/F25), X5 (E70), X6 (E71/72), Z4 (E85/86).

Typy motorů:

• N51 / N52 / N52K: Systém Valvetronic.

• N53 / N54: Přímé vstřikování.

• N55: Valvetronic TwinPower Turbo + přímé vstřikování (např. N55B30A).

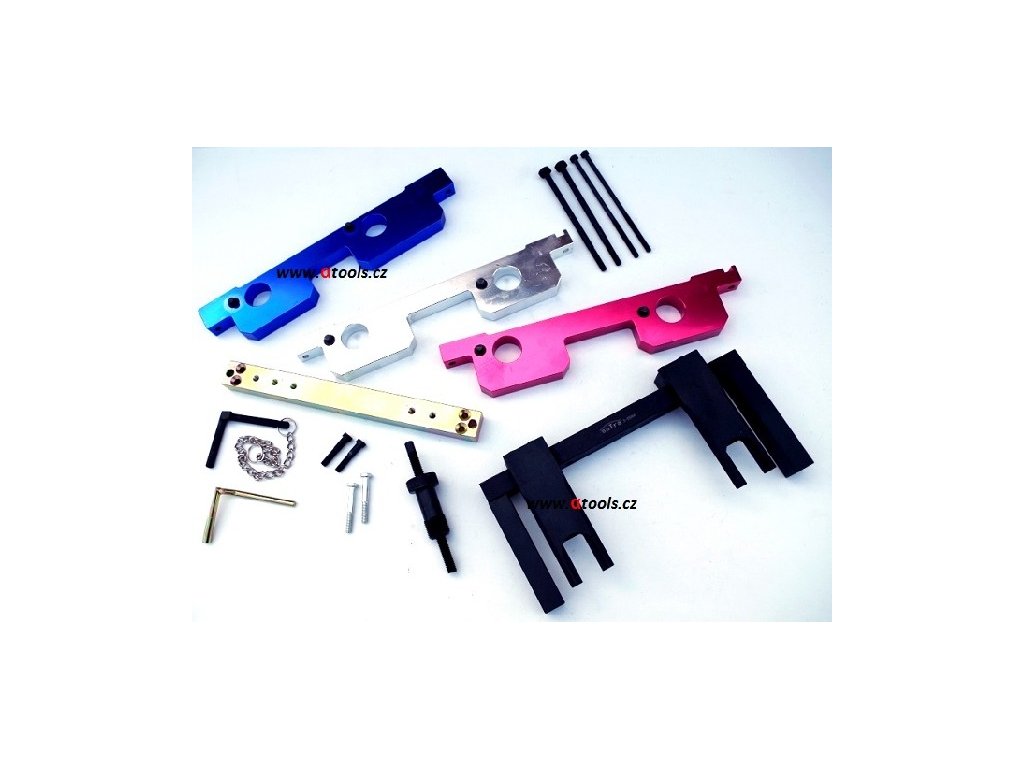

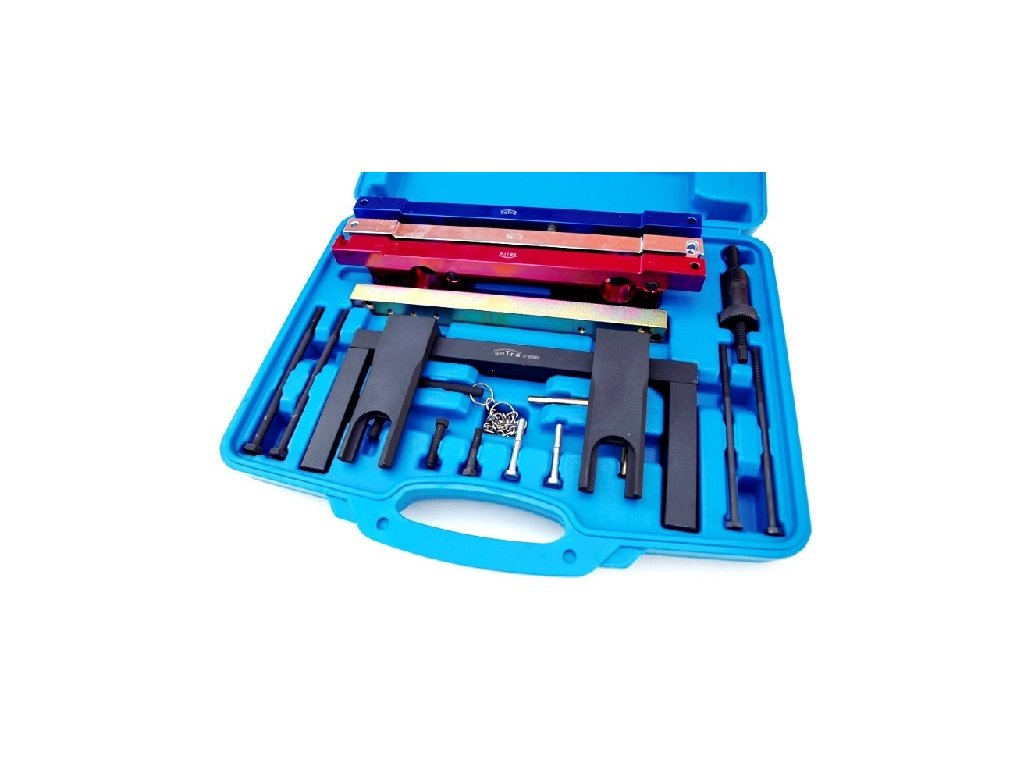

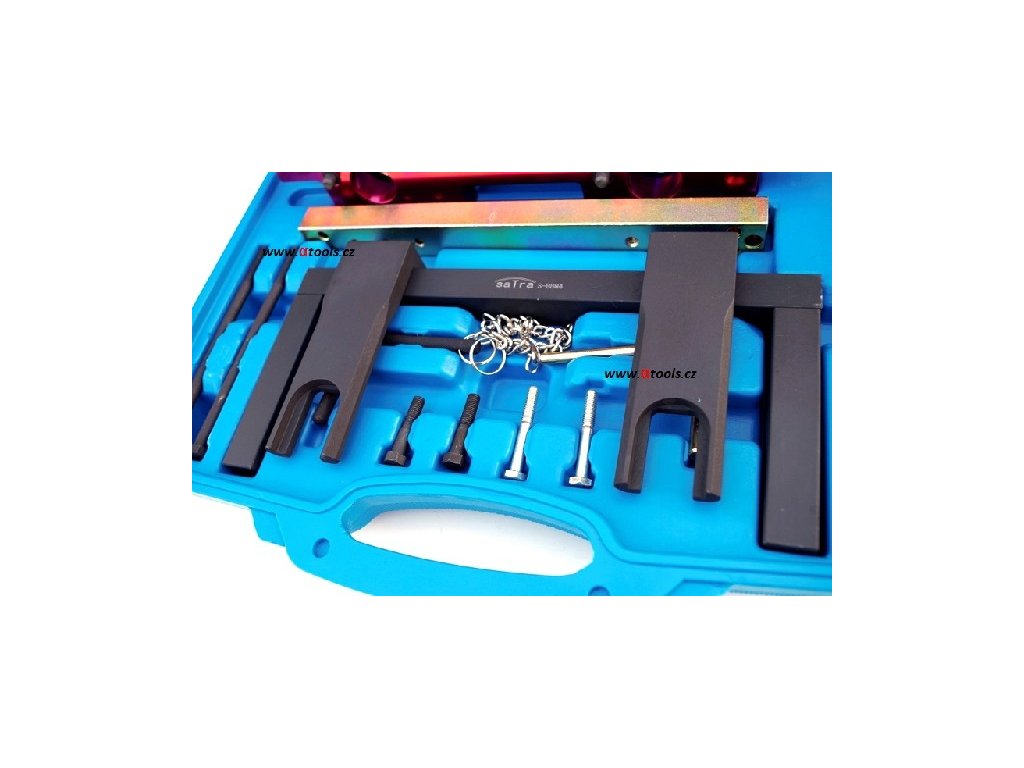

📦 Obsah sady

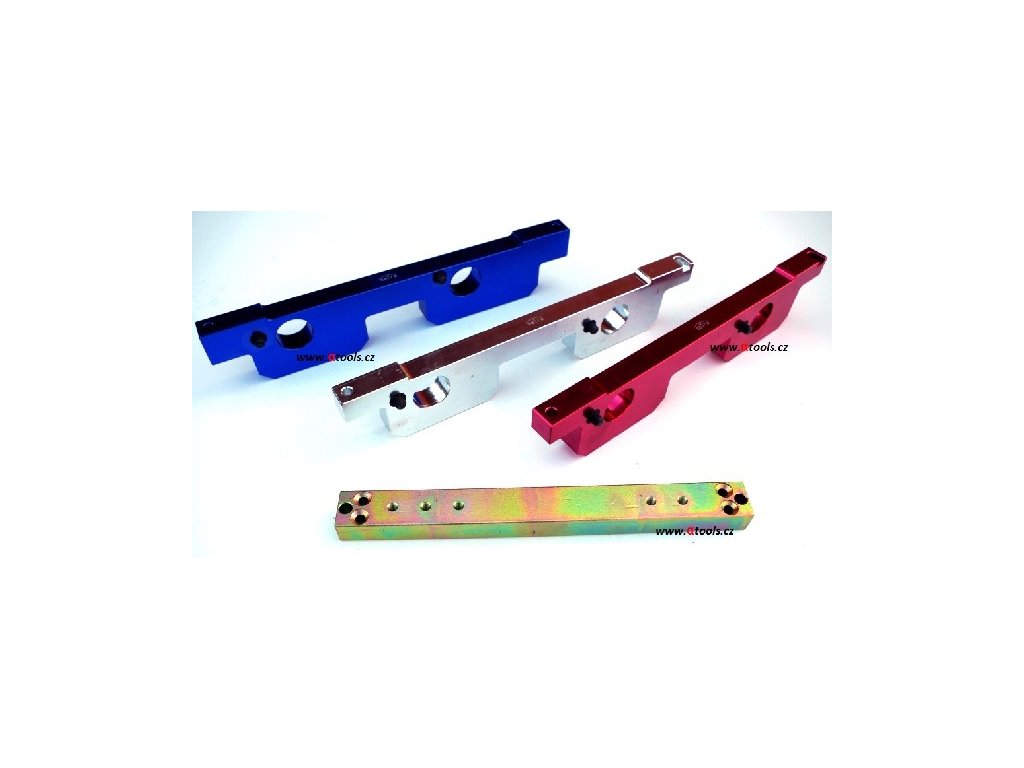

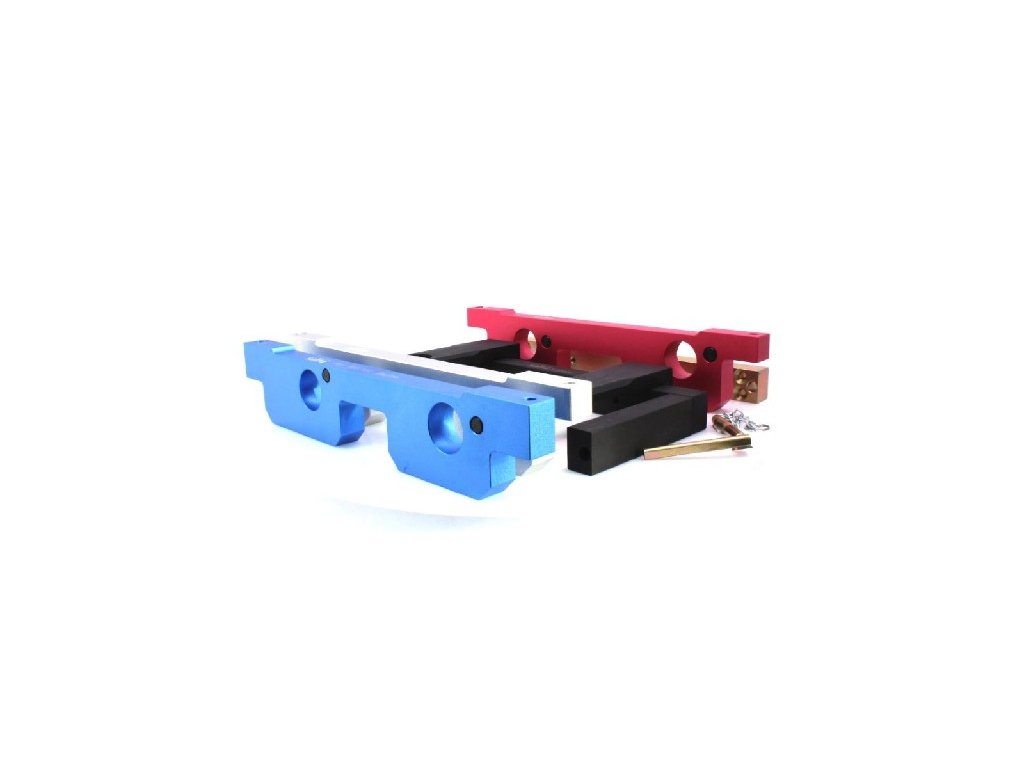

1. Aretace vačkových hřídelí: Speciální mosty a lišty pro znehybnění vaček v předepsané poloze.

2. Aretační trn klikové hřídele: Pro zafixování kliky v poloze horní úvrati.

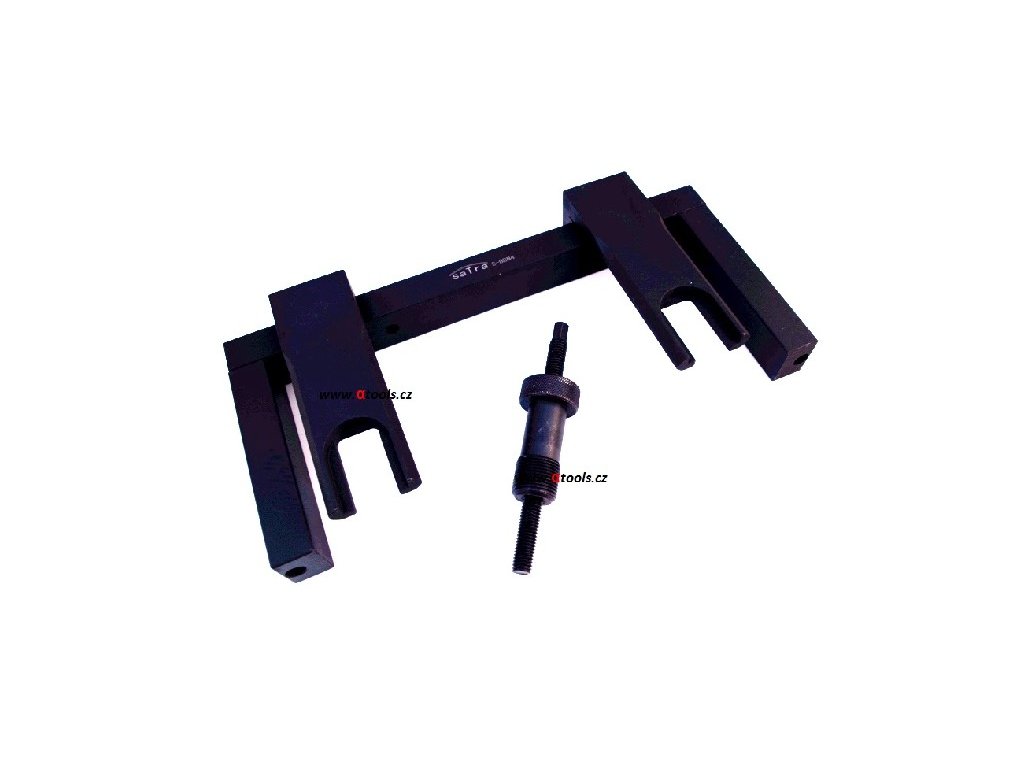

3. Přípravek pro nastavení kol VANOS: Nezbytný pro správnou synchronizaci jednotek variabilního časování.

💡 Technické tipy a důležitá upozornění z praxe

[!CAUTION] DŮLEŽITÉ VAROVÁNÍ: Tyto aretační přípravky (mosty, lišty a trny) slouží výhradně k nastavení a zajištění hřídelí v jejich správné servisní poloze. V žádném případě nejsou určeny k tomu, aby se přes ně povolovaly nebo přitahovaly centrální šrouby vačkových kol nebo jednotek VANOS! K povolování a utahování těchto silně dotažených spojů vždy použijte vhodný přidržovací nástroj na kola. Použití aretace k silovému povolování hrozí jejím prasknutím nebo nevratným poškozením hlavy válců a vačkových hřídelí.

1. Čistota systému VANOS: Při práci na motorech BMW řady N dbejte na absolutní čistotu. I drobné nečistoty mohou zablokovat elektromagnetické ventily VANOS nebo poškodit jemný mechanismus Valvetronic.

2. Výměna šroubů: U těchto motorů je mnoho šroubů (zejména hliníkových) určeno k jednorázovému použití. Při každém zásahu do rozvodů se doporučuje použít nové šrouby dle specifikace výrobce.

3. Ověření horní úvrati: Před nasazením aretací vaček se ujistěte, že aretační trn klikové hřídele skutečně zapadl do odpovídajícího otvoru v setrvačníku. U vozů s automatickou převodovkou může být přístup k tomuto otvoru náročnější.

4. Kontrola po montáži: Po dokončení nastavení a vyjmutí všech přípravků otočte motorem ručně o dvě plné otáčky (720°). Pokud jdou přípravky znovu lehce nasadit, časování je nastaveno správně.

Tato sada SATRA je zárukou profesionálního servisu nejpokročilejších motorů BMW.

Ukázka práce s podobnou sadou:

Série 1: 128i E82 (07-10) 130i E81 130i E87 (05-08) / 135iS E82 (07-10).
Série 3: 323i E90 /91 / 92 / 93 (04-10) 325i / xi E90 / 91 / 92 / 93 (04-10) 328i / xi E90 / 91 / 92 / 93 (04-08) 330i / xi E90 / 91 / 92 / 93 (04-10) 335i / xi E90 / 91 / 92 / 93 (05-09).
Série 5: 523i / Li E60 / 61 (04-10) 525i / Li / xi E60 / 61 (04-10) 528i / xi E60 / 61 (06-08) 530i / Li / xi E60 / 61 (05-10) 535i / xi E60 / 61 (05-10).
Série 6: 630i E63 / 64 (04-08).
Série 7: 730i / Li E65 / 66 (04-08)
Z4 - 2.5 / 3.0 E85 / 86 (05-10)
X3 - 2.5 / 3.0 E83 (06-10)
X5 - 3.0 E70 (06-10)

Typy motorů:
N55B30A, B30A/M0, B30A/O0, B30M0, B30MO, B300O
Série 1: 135i E81/82/87/88 (10-14), M135i/xDrive F20/21 (12-14), X1 2.8i xDrive E84 (11-14)
Série 3: 335i E90/91/92/93 (09-14), 335i/xDrive F30/F31 (12-14)
Série 5: 535i/xDrive F10/11 (10-14), ActiveHybrid 5 F10/11 (11-14), GT 535i/xDrive F07 (09-14)
Série 6: 640i F12/13 (11-14)
X3 xDrive 35i F25 (11-14)
X5 xDrive 35i E70 (10-13)
X6 xDrive 35i E71/72 (09-14)
