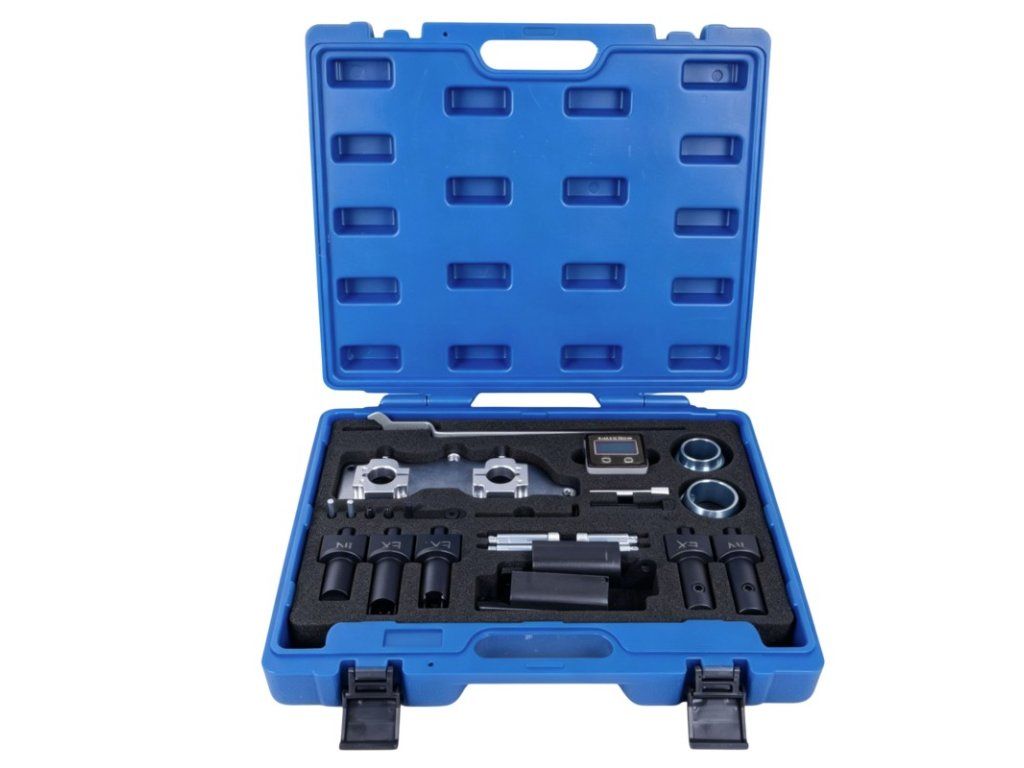

Digitální sada aretace rozvodů VAG 1.0, 1.2, 1.4, 1.5, 1.6 TSI / eTSI (EA211 EVO / ACT / CoD)

⚙️ Profesionální digitální sada pro aretaci a nastavení rozvodů VAG EA211 & EA211-EVO (1.0, 1.2, 1.4, 1.5, 1.6 TSI / eTSI / ACT / CoD) – s digitálním inklinometrem, bez nutnosti OBD diagnostiky

🛠️ Nová éra servisu rozvodů VAG: Exaktní digitální nastavení vaček bez závislosti na drahé online diagnostice OBD

Čeká vás výměna rozvodového řemene nebo seřízení nastavených fází u moderních koncernových motorů VAG řady EA211 a technologicky vyspělých EA211-EVO (1.0, 1.2, 1.4, 1.5, 1.6 TSI / eTSI)? Pak jistě víte, že u nejnovějších generací těchto motorů (včetně verzí s vypínáním válců ACT / CoD) již klasické mechanické pravítko nestačí. Tovární postup předepisuje složité elektronické kalibrování vačkových hřídelí přes koncernový diagnostický systém s online přístupem.

Tata špičková profesionální sada (srovnatelná s BGS 74684) přináší revoluční řešení přímo do vaší dílny. Využívá vysoce přesný, bateriově napájený digitální sklonoměr (inklinometr) v kombinaci s precizně frézovanými mechanickými adaptéry. Tento systém umožňuje mechanikovi zkontrolovat a nastavit přesný úhel natočení vačkových hřídelí a jejich variátorů přesně podle továrních parametrů výrobce – avšak zcela autonomně, bez nutnosti připojování vozu k palubnímu systému OBD. Ušetříte tak čas i peníze za drahý diagnostický software a práci provedete s nekompromisní přesností.

🌟 Hlavní přednosti této digitální sady:

• Nezávislost na OBD diagnostice: Kompletní seřízení variabilního časování ventilů provedete čistě za pomoci digitálního inklinometru a mechanických přípravků ze sady.

• Rozšířená podpora pro systémy ACT / CoD (Cylinder on Demand): Sada plně obsahuje doplňkové nástroje nezbytné pro specifické vačkové hřídele se systémy odpojování válců (např. u motorů 1.4 TSI a 1.5 TSI).

• Robustní řemeslné zpracování pro každodenní nasazení: S čistou váhou komponentů 6,73 kg se jedná o masivní, dokonale kalibrované nářadí určené pro náročné profesionální autoservisy. Součástí je i pevná mechanická aretace klikové hřídele a setrvačníku.

🚗 Extrémně široká kompatibilita vozidel (Modely 2012–2025+):

Tato sada pokrývá kompletní portfolio moderních benzínových agregátů koncernu Volkswagen:

• Audi: A1 (2012–2025), A3 (2012–2025), Q2 (2016–2025), Q3 (2015–2025)

• Škoda: Fabia III & IV (2014–2022), Kamiq (2019–2025), Karoq (2017–2025), Kodiaq (2017–2025), Octavia III & IV (2013–2025), Rapid (2015–2025), Scala (2019–2025), Superb III (2020–2025), Yeti (2014–2017)

• Volkswagen: Golf VII / VIII (2012–2025), Passat (2014–2025), Polo (2012–2025), T-Cross (2018–2025), Tiguan (2015–2025), Touran (2015–2025), T-Roc (2017–2025), Arteon, CC, Scirocco, Sharan, Mii, Load Up!

• Seat: Arona, Ateca, Ibiza, Leon / ST, Tarraco, Toledo, Alhambra

📊 Podporované řady a kódy motorů:

• 1.0 L TSI: CHZA, CHZL, DKLD, CHZB, CPGA, DKRA, CHZC, DBYA, DKRB, CHZD, DKJA, DKRC, CHZF, DKLA, DKRF, CHZJ, DKLB, CHZK, DKLC

• 1.2 L TSI: CJZA, CJZB, CJZC, CJZD, CYVA, CYVB, CYVD

• 1.4 L TSI / TFSI / CoD / ACT / BlueGT: CHPA, CXSA, CMBA, CZCA, CPVA, CZDA, CPVB, CZDD, CPWA, DGEA, CUKB, DGEB, CUKC, DJKA, CPTA, CZDB, CZEA

• 1.5 L TSI / eTSI / EVO / ACT: DACA, DACB, DADA, DFYA, DPBA, DPBE, DPCA

• 1.6 L (vybrané koncernové specifikace řady EA211)

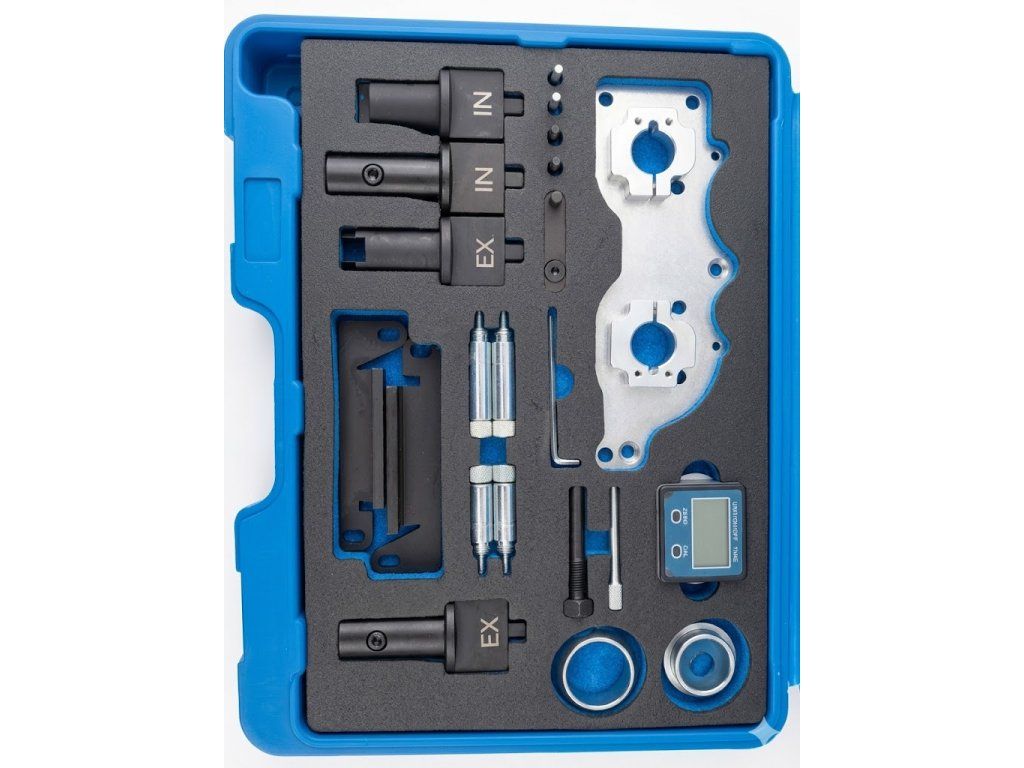

📦 Obsah balení a OEM ekvivalenty:

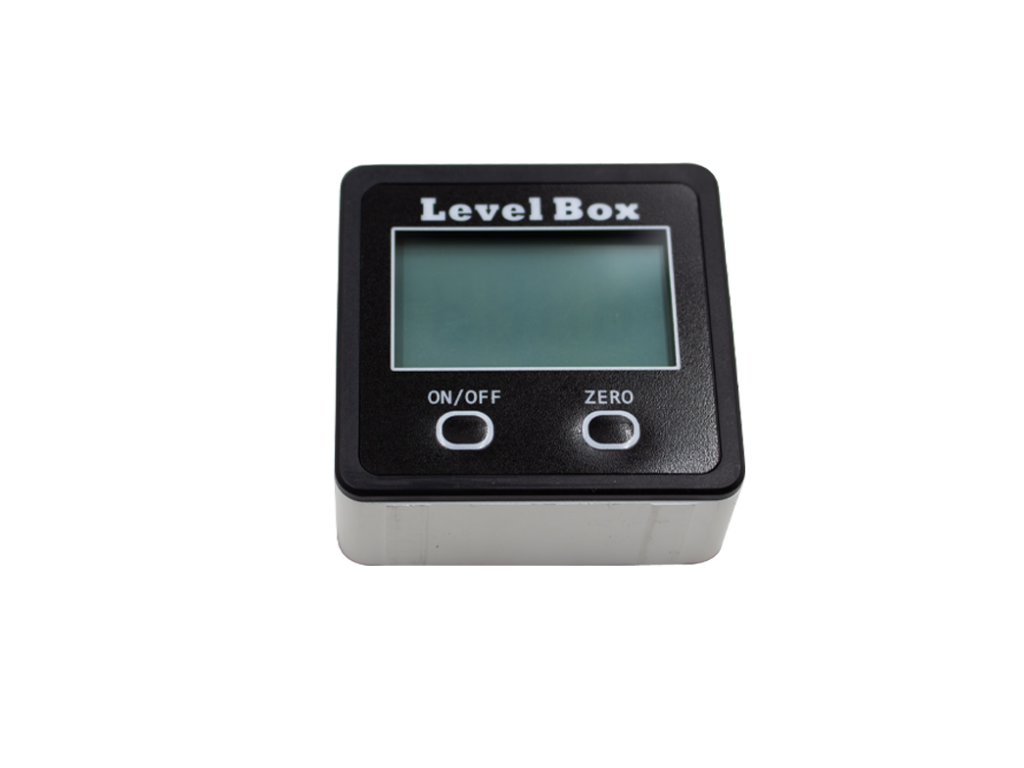

• Digitální inklinometr (sklonoměr): Podsvícený mikroprocesorový měřič úhlu s magnetickým uchycením na přípravky.

• VAS 611 007 / VAS 611 007/8: Sestava specifických měřicích přípravků a adaptérů vačkových hřídelí pro upevnění inklinometru.

• T10340: Zajišťovací šroub (trn) klikové hřídele.

• T10499 / T10499A: Klíč pro nastavení napínací kladky rozvodového řemene.

• T10504/1: Aretační přípravky (segmenty) vačkových hřídelí.

• T10550/2/3 / G 1376A / 1376-A / 911 519 00: Doplňkové speciální segmenty a piny pro kalibraci rozvodových kol a systémů ACT / CoD.

• Aretace setrvačníku: Přípravek pro stabilní mechanické zajištění setrvačníku proti pohybu při silové práci.

Ukázka práce s podobnou sadou:

💡 Technické tipy z praxe – jak správně časovat motory EA211:

• ⚠️ Kalibrace digitálního sklonoměru na nulu: Než začnete odečítat hodnoty natočení vaček, musíte digitální inklinometr správně zkalibrovat vůči samotnému motoru (nikoliv vůči podlaze dílny či zvedáku). Motor může být na svých silentblocích mírně nakloněn. Jako referenční plochu (relativní nulu) použijte očištěnou rovnou plochu na bloku motoru nebo hlavě válců. Přiložte přístroj, vynulujte jej tlačítkem "TARE/ZERO" a teprve poté jej osaďte na měřicí adaptér vačky.

• 🔧 Specifika systémů ACT (Active Cylinder Technology) a CoD: U motorů s odpojováním druhého a třetího válce se na vačkových hřídelích nacházejí posuvné elektromagnetické segmenty. Při výměně rozvodů se ujistěte, že jsou tyto přesuvné členy v základní výchozí poloze. Použijte doplňkové kolíky ze sady k tomu, aby se vačka v oblasti vnitřního mechanismu ACT při dotahování rozvodového kola nehnutě zajistila, jinak hrozí vnitřní poškození systému nebo uložení vačky.

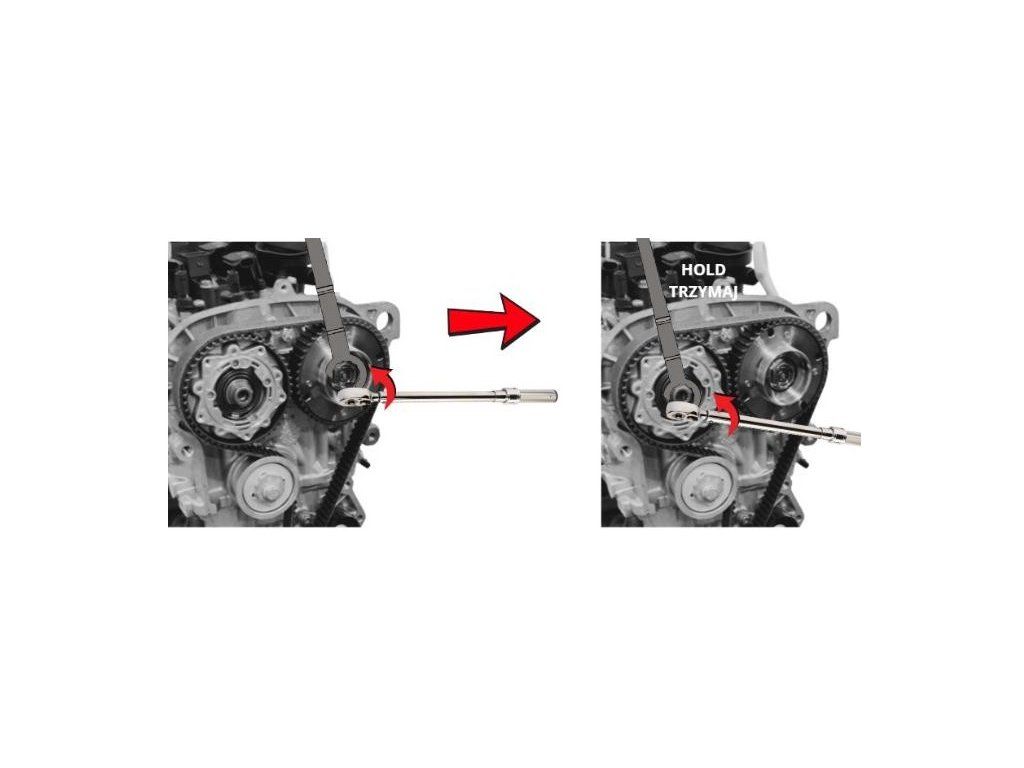

• 🔒 Utahování variátorů a práce s trnem T10340: Kliková hřídel musí být nekompromisně opřená o trn T10340. Při dotahování centrálních šroubů na vačkových kolech (variátorech) dochází k vysokým utahovacím momentům s úhlovým dotahováním. Během tohoto silového kroku nikdy nenechávejte digitální sklonoměr nasazený na adaptérech. Otřesy a rázové zatížení by mohly citlivý senzor inklinometru rozhodit nebo poškodit. Šrouby dotáhněte za pomoci mechanického protipodržení a hodnoty inklinometrem pouze přeměřte.

• 🔄 Finální kontrola a tolerance: Po kompletní instalaci nového řemene, nastavení kladky a dotažení variátorů vyjměte veškeré přípravky a motor ručně otočte o dvě celé otáčky (720 stupňů) ve směru chodu klikové hřídele. Znovu zaaretujte kliku na trn a nasaďte digitální sklonoměr. Výrobcem předepsané úhlové hodnoty pro sací a výfukovou vačku musí přesně odpovídat tabulkovým tolerancím. Pokud se hodnota liší, je nutné povolit variátor a jemně časování zkorigovat.

Klíč k Perfektnímu Časování: Sada MAGNUS MGS01701B pro EA211

Moderní motory TSI (zejména EA211 EVO s technologiemi jako ACT) jsou extrémně citlivé na přesné nastavení rozvodů. Sada MAGNUS MGS01701B je navržena tak, aby zajistila precizní a bezpečný servis bez rizika poškození motoru nebo snížení výkonu.

🛡️ Klíčové Vlastnosti a Použití:

• Široká Kompatibilita: Sada pokrývá populární motory EA211 (s rozvodovým řemenem) napříč celým koncernem VAG:

  • Objem motorů: 1.0, 1.2, 1.4 a zejména 1.5 TSi (včetně verzí EA211 EVO s aktivním systémem deaktivace válců - ACT).

  • Značky: VW, Škoda, Audi, Seat, Cupra.

• Zajištění Kritických Bodů: Sada obsahuje speciální přípravky, které zablokují (aretují) kritické komponenty v horní úvrati (TDC) a ve správné pozici pro časování:

  • Aretační trn klikové hřídele (OEM: T10340).

  • Aretační/seřizovací přípravky vačkových hřídelí (včetně adaptérů pro novější motory 1.5 TSi EA211 EVO, které často vyžadují i digitální úhloměr pro finální nastavení).

• Proč je aretace nezbytná? Motory EA211 pracují s velmi úzkými tolerancemi a využívají variabilní časování ventilů (VVT). I malá odchylka (kterou byste pouhým okem nezachytili) může vést k:

  • Ztrátě výkonu a vyšší spotřebě.

  • Chybovým kódům (např. P0016/P0011).

  • Riziku fatálního poškození (tzv. "potkaný motor") při nesprávné synchronizaci.

🎯 Ideální pro Servis:

Tato sada je klíčová při:

1. Výměně rozvodového řemene a napínacích kladek.

2. Kontrole a nastavení časování ventilů.

3. Servisu hlavy válců (např. výměna těsnění).
