Úhloměr pro úhlové dotahování šroubů k momentovému klíči 1/2"

🛠️ Úhloměr pro úhlové dotahování šroubů 1/2"

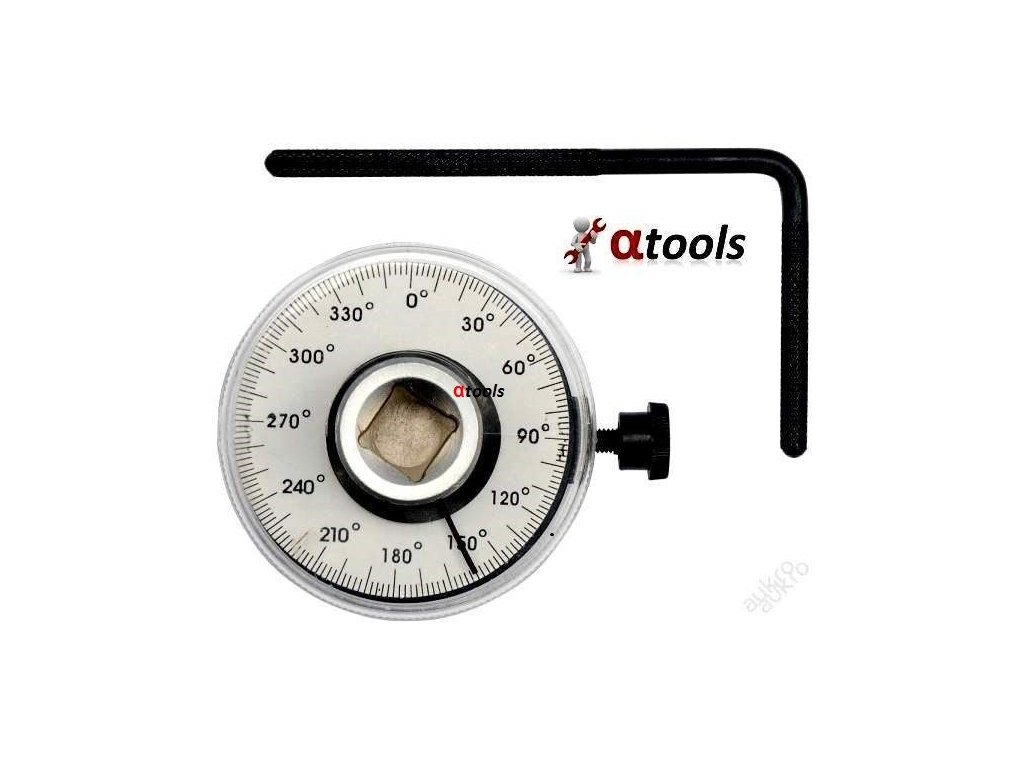

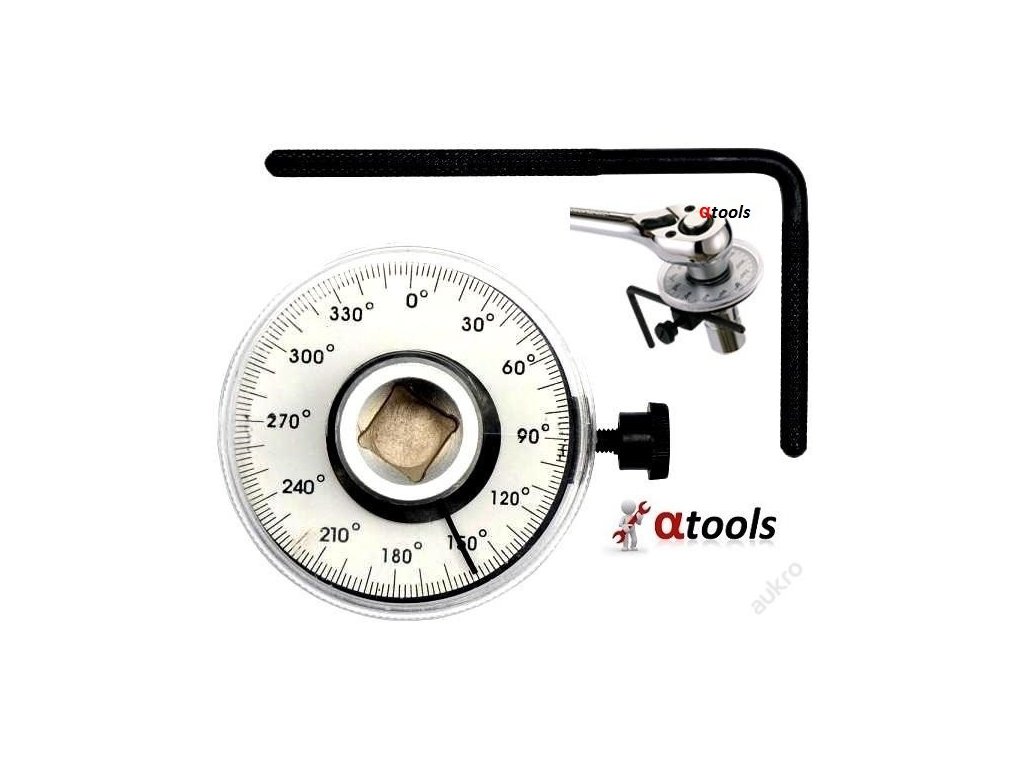

Tento mechanický úhloměr (graduoměr) je nezbytným doplňkem ke standardnímu momentovému klíči. U moderních motorů se mnoho spojů (zejména šrouby hlavy válců, ložiska klikové hřídele nebo ojniční šrouby) nedotahuje pouze na moment, ale následně o přesně stanovený úhel ve stupních. Tento postup zajišťuje mnohem rovnoměrnější předpětí spoje než pouhé měření krouticího momentu.

🌟 Klíčové vlastnosti

• Vysoká přesnost: Stupnice dělená po 2° s rozsahem celých 360° umožňuje naprosto přesné dodržení servisních postupů výrobce.

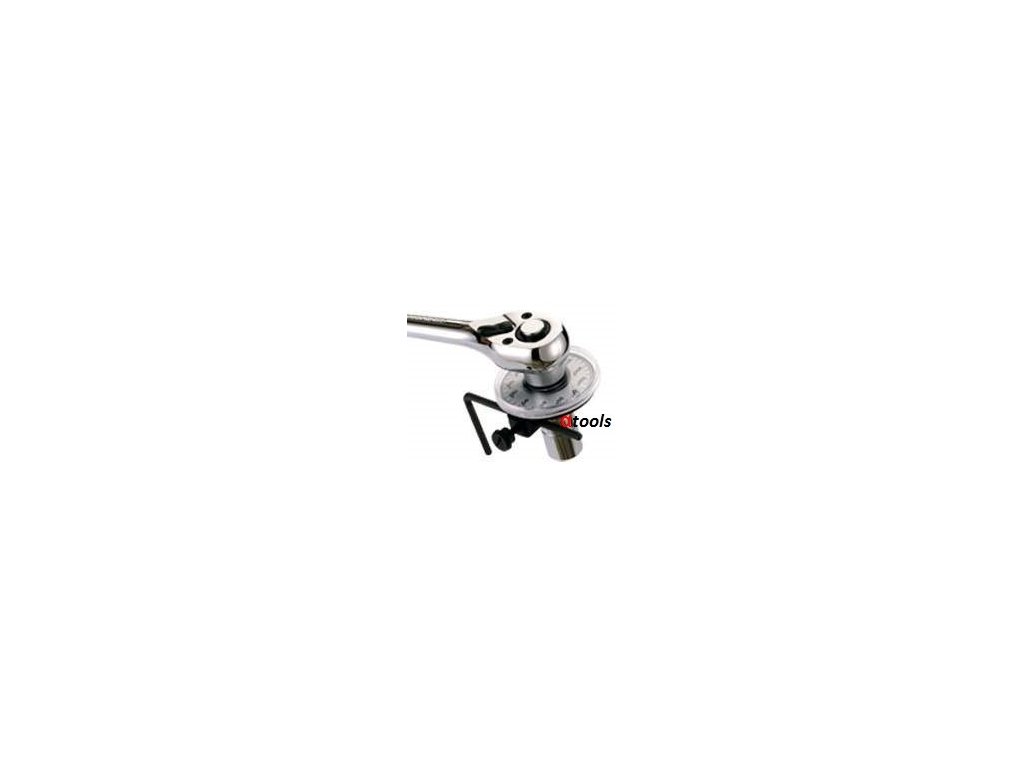

• Univerzální pohon: Vstup i výstup pro standardní čtyřhran 1/2". Lze jej vložit mezi momentový klíč (nebo trhák) a standardní nástrčnou hlavici (ořech).

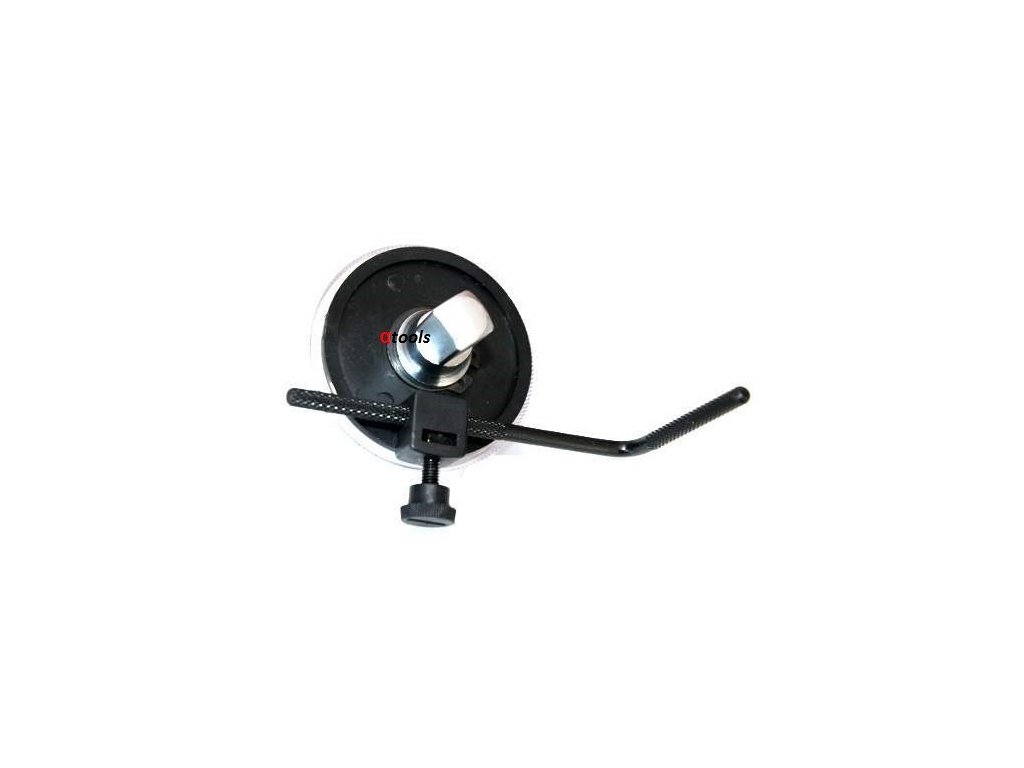

• Fixační rameno: Úhloměr je vybaven nastavitelným aretačním ramenem (ve tvaru písmene L), které se zapře o pevnou část motoru. To zabrání protáčení těla úhloměru a zajistí, že se ručička pohybuje pouze o úhel, o který otočíte klíčem.

• Snadná čitelnost: Velký ciferník s jasným značením krytý průhledným diskem pro ochranu před mastnotou a olejem.

📋 Technické parametry

• Rozměr čtyřhranu: 1/2" (vnitřní i vnější).

• Rozsah stupnice: 0° – 360°.

• Dělení stupnice: po 2 stupních.

• Materiál: Chrom-vanadiová ocel (tělo) a odolný plast (ciferník).

💡 Technické tipy pro úhlové dotahování

• Kdy použít úhloměr: Typickým zápisem v manuálu je např. „40 Nm + 90° + 90°“. To znamená, že nejprve všechny šrouby dotáhnete momentovým klíčem na 40 Nm a poté je pomocí úhloměru otočíte o čtvrt otáčky ve stanoveném pořadí.

• Natahovací šrouby: Úhlové dotahování se používá u tzv. „natahovacích“ šroubů, které pracují v oblasti plastické deformace. Tyto šrouby jsou většinou jednorázové a při každé demontáži je nutné je nahradit novými.

• Plynulý pohyb: Při dotahování o úhel se snažte o jeden plynulý a nepřerušovaný pohyb. Tření pod hlavou šroubu je při pohybu nižší než při rozjezdu z klidu, což vede k přesnějšímu výsledku.

• Správné zapření: Vždy se ujistěte, že je aretační rameno pevně opřeno. Pokud by se tělo úhloměru během dotahování pohnulo, naměřený úhel bude chybný.

Tento úhloměr je jedinou zárukou, že hlava válců bude po montáži těsnit rovnoměrně a nedojde k její deformaci.
