Aretační sada rozvodů BMW M42, M44, M50, M52, M54, M56 (2 kusy)

⚙️ Základní sada na aretaci vaček a klikové hřídele BMW – M42, M44, M50, M52, M54, M56 (pravítko + trn)

🛠️ Základní profesionální přípravky pro fixaci vaček a klikové hřídele motorů BMW

Tato kompaktní dvoudílná aretační sada je absolutním základem pro jakoukoliv mechanickou práci na rozvodech legendárních benzínových motorů BMW. Sada se skládá výhradně ze dvou klíčových prvků: přesného aretačního pravítka na vačkové hřídele a zajišťovacího trnu (kolíku) klikové hřídele.

I když sada neobsahuje dodatečné přípravky pro samotné nastavování jednotek VANOS, tyto dva kusy nářadí jsou naprosto nezbytné a plně dostačující pro bezpečné uzamčení motoru v horní úvrati (TDC) při výměně rozvodového řetězu, přetěsnění motoru nebo demontáži hlav válců. Přípravky spolehlivě zafixují vačky i kliku v přesné servisní poloze a zabrání jejich nechtěnému pootočení při povolování či utahování spojů, čímž eliminují riziko rozladění základního časování ventilů.

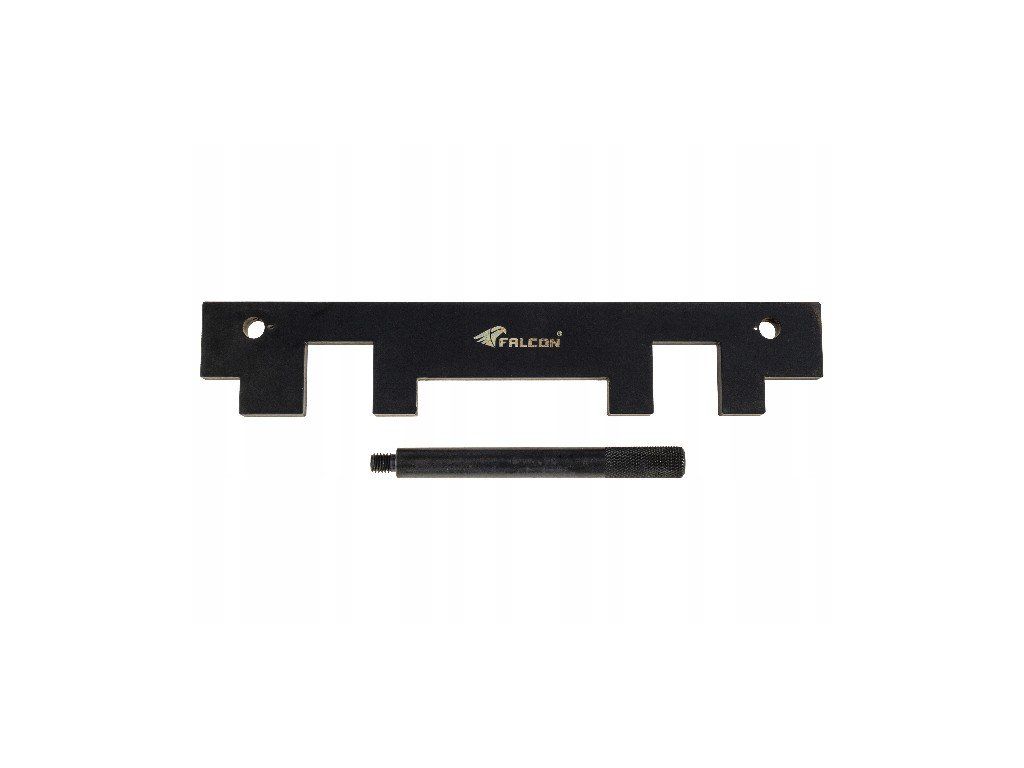

🌟 Obsah sady:

• 1× Aretační pravítko vačkových hřídelí: Určeno pro bezpečné mechanické uzamčení konců vaček na zadní straně hlavy válců.

• 1× Aretační kolík klikové hřídele: Určen pro zasunutí skrz blok motoru do otvoru v setrvačníku pro stoprocentní fixaci klikového mechanismu v horní úvrati.

🚗 Kompatibilní vozidla a modelové řady:

Sada je vhodná pro opravy čtyřválcových i šestiválcových benzínových motorů ve vozech:

• Řada 3: E30, E36 (vč. M3 US), E46 (Compact, Coupé, Sedan, Touring, Cabrio)

• Řada 5: E34, E39, E60, E61

• Řada 7: E38, E65, E66

• Řada X: X3 (E83), X5 (E53)

• Řada Z: Z3, Z4 (E85)

📊 Podporované modelové varianty a kódy motorů:

Čtyřválcové 16V motory:

• M42B18: E30 318iS (89–91), E36 318i/318iS/318ti (92–96)

• M44B19: E36 318iS/318ti (96–00), Z3 1.9 (96–01)

Šestiválcové 24V motory (M50, M52, M54, M56 a M3 US):

• M50B20 / M50B25: E36 320i, 325i, 325is (90–95), E34 520i, 525i, 525ix (89–95)

• M50B24: Thajská specifikace řady 3 (E36) a řady 5 (E34) z let 1993–1997

• M52B20 / M52B25 / M52B28 (vč. TU verze): E36 323i, 328i (95–01), E46 320i, 323i, 328i (98–01), E39 520i, 523i, 528i (95–01), E38 728i (95–02), Z3 2.0i, 2.8i (97–03)

• M54B22 / M54B25 / M54B30: E46 320i, 325i, 330i (00–07), E39 520i, 525i, 530i (00–03), E60/E61 520i, 525i, 530i (03–05), E65/E66 730i (02–05), X3 2.5i/3.0i (03–07), X5 3.0i (99–07), Z3 2.2i/3.0i (00–03), Z4 2.2i/2.5i/3.0i (03–06)

• S50B30US / S52B32US: Specifické severoamerické verze pro E36 M3 (1995)

💡 Technické tipy z praxe pro motory řady M:

• 📐 Správná orientace čtverců na vačkách: Když je motor otočený do první horní úvratě (TDC), musí čtvercové konce vačkových hřídelí na zadní straně hlavy lícovat tak, aby jejich plochy byly rovnoběžné a hrany směřovaly kolmo nahoru. Aretační pravítko na tyto čtverce musí jít nasadit lehce a bez použití hrubé síly. Pokud pravítko nelze nasadit, časování motoru je posunuté nebo je řetěz vytahaný.

• ⚠️ Aretační trn kliky není opěrný bod: Trn slouží výhradně k mechanickému určení a zajištění polohy setrvačníku v horní úvrati. Nikdy jej nepoužívejte jako protidržák při povolování nebo utahování hlavního středového šroubu klikové hřídele! Obrovský utahovací moment by mohl kolík ohnout, stříhnout nebo poškodit otvor v bloku motoru. K povolování a utahování vždy použijte k tomu určený přípravek na zajištění ozubení setrvačníku.

• Čistota otvoru pro trn kliky: Před zasunutím aretačního kolíku do bloku motoru (otvor se nachází pod sacím potrubím poblíž startéru) toto místo důkladně očistěte. Často bývá zanesené korozí nebo starou mastnotou, což může bránit stoprocentnímu a kolmému dosednutí trnu do setrvačníku.

• Výměna těsnění ventilového víka: Protože k nasazení aretačního pravítka vaček musíte kompletně demontovat ventilové víko, vždy doporučujeme použít při zpětné montáži nové těsnění (včetně těsnicích kroužků kolem svíčkových šachet). Staré těsnění po opětovném dotažení rádo propouští olej.
